Tentative de sauvetage MD2 de la mort !

[Killian]

Ok tout est hyper clair !! Je vois bien la marche à suivre, la en l'occurrence, il faudrait donc que je relie les pin cassé directement sur les pistes de la pcb après avoir fait toute la panoplie de test. J'hésite à réformer les pistes.. Le plus simple pour moi à cette endroit je pense... Serait de trouver non pas du fil mais comme tu le dis des morceaux de broches ou de résistance souder sur les broches cassé et de les relier directement après les coupures des pistes. Ne serait il pas plus simple de percer la piste avec un petit forêt ? Et de soudé la le pontage directement dans le trou après avoir bien dégagée la piste ?

Je pense que c'est la technique qui va me poser problème mais ça va me faire de l'entraînement.

[io]

Ne perce pas car d'une part le PCB est double face donc tu risquerais de couper une piste de l'autres côté et d'autre part, si tu loupais ton perçage, qui devrait être fait avec un foret très fin, ce serait encore pire. De plus, ça ne va absolument rien apporter électriquement et mécaniquement parlant.

Si tu prends des pattes de composants, je te conseille des pattes de résistances 1/8 W car elles sont bien fines. Il faut que ce que tu soudes ne soit pas plus large que tes pistes ou pattes.

[Killian]

Ça marche je vais suivre tes conseils. Merci beaucoup pour tout !

[io]

J'utilise du fil comme ça pour souder sur les petites pattes (et encore parfois, c'est un peu trop gros) :


[EDIT] Je viens de me souvenir que j'ai deux autres références de fils plus petits justement :)

[Killian]

Bah la je pense avoir trouvé un fil assez petit... Bien qu'il soit encore trop gros.

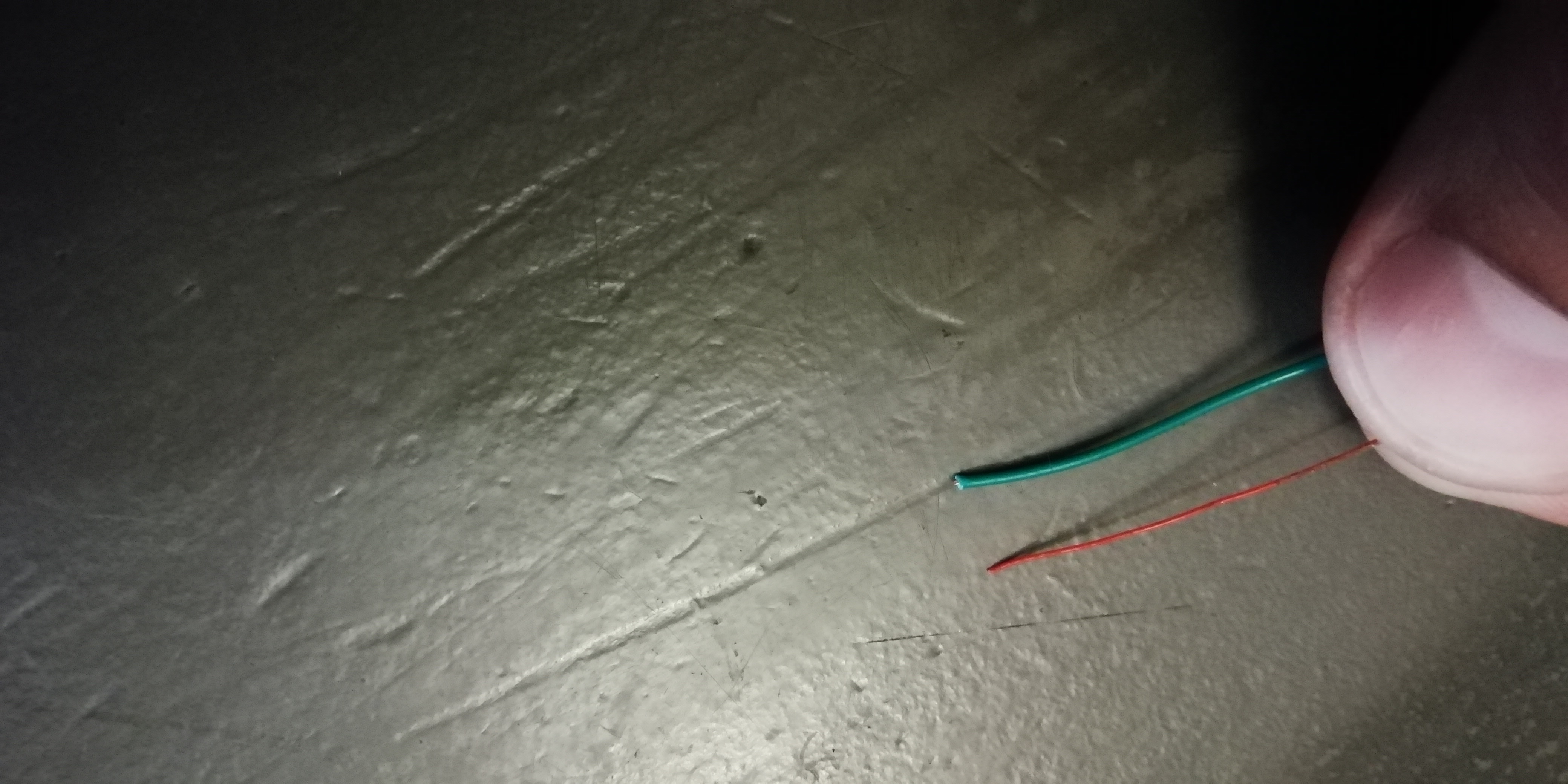

Sur la photo, le fil vert qui était 10 fois trop gros et le fil rouge qui est quand même beaucoup plus fin mais c'est pas du monobrin..



Je suis aller dans un magasin de bricolage mais à part des câbles avec un diamètre qui fait la taille de mon petit doigt... J'ai rien trouvé ! J'irai voir dans un autre magasin car la bobine d'étain a 8 balles.. Ça fait cher la petite bobine lol

[io]

Ah ça change du tout au tout, là.

Pareil pour l'étain, s'il est fin, c'est mieux.
J'utilise cette référence B.M.J ES038 Soudure Sn 60 Pb 40 5/10 250g CT22 (oui, il y a du plomb) : https://www.reboul.fr/catalogue/outilla ... 01622.html qui existe aussi en 100 g. Je ne sais plus où je l'ai achetée. Mais bon, l'important c'est que ce soit du fil de 0,5 mm de diamètre et avec du flux incorporé.

Tu veux que je t'envoie un peu d'étain, du fil et des pattes de résistances ?

[Killian]

Oh c'est vraiment gentil mais je ne veux pas non plus abusé ! T'es déjà assez sympa pour me répondre...

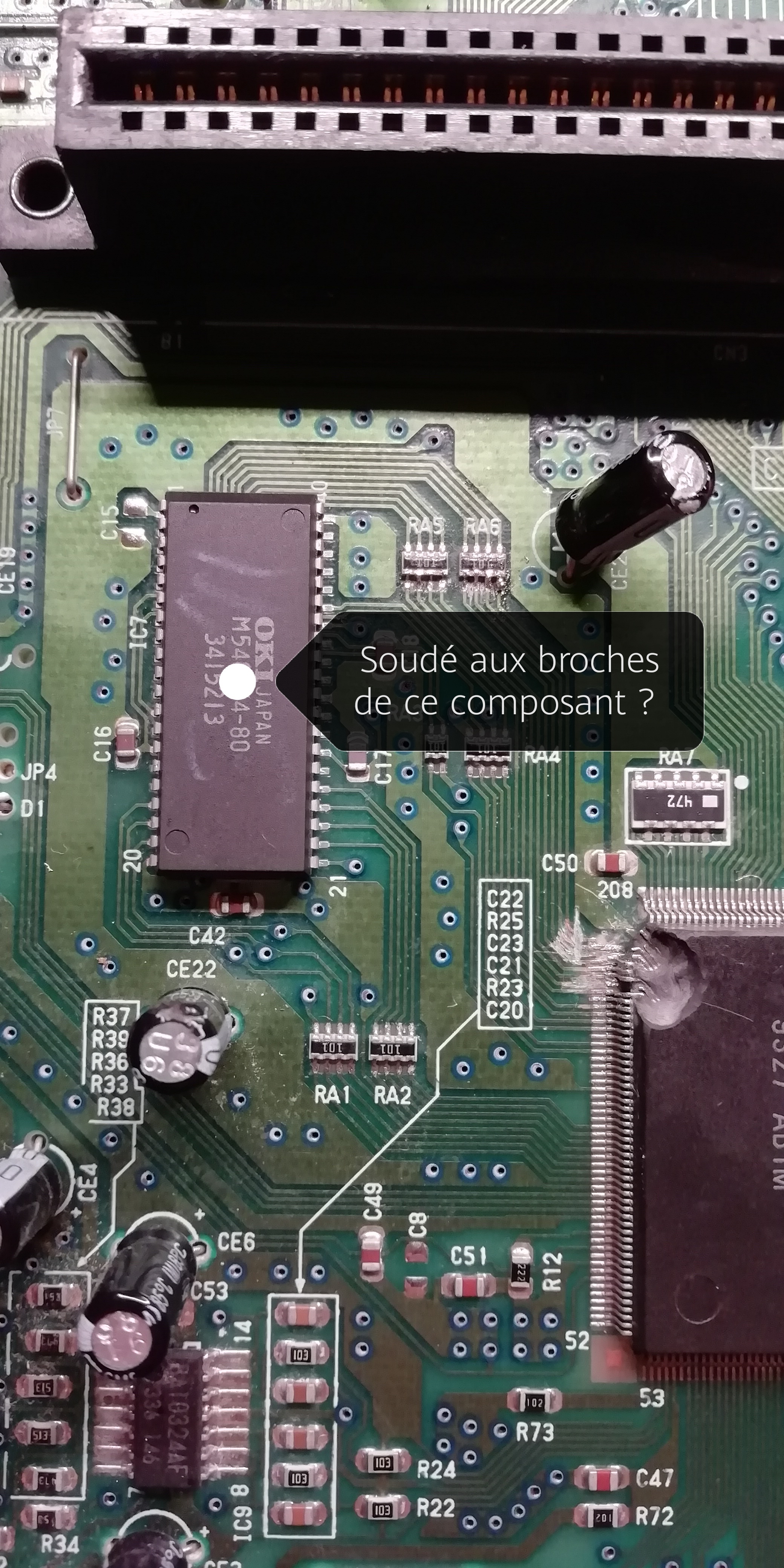

J'ai pensé à un truc... Mais je ne suis pas sur que ça le fasse. Tu m'as dit "ou souder à une autre broche d'un autre composant".

Alors je pense souder les fils directement sur les broches du composant proche de la zone des régions, si je trouve les broches correspondantes mais je ne suis pas sur de mon coup..



Je suis en train de faire les test pour voir où vont les pistes sur ce composant.

Edit: après les tests en mode ohms, je pense avoir trouvé les boches correspondante à celle que je dois réparer, pour plus de clarté je vais nommé le composant avec les broches cassé composant A, le deuxième B et les broches par leur numéro 1,2,3,4...:

A1=B2
A2=B3
A3=B4
A7=B38

Apriori si je les soude direct au composant ça devrait le faire non ?

[io]

Le plus difficile ne sera pas de souder sur les pistes (que tu n'as pas bien grattées, hélas) mais sur la puce.
Je réponds à ton MP.

[Killian]

Ralalala, a chaque fois que je pense bien faire se n'est pas bon je crois que cette console va me tuer !

Edit: après mûre réflexion... Et plus de 30 heures de galère... J'ai accepté la généreuse offre de notre cher IO. Je suis arrivé au bout de mes capacités ! Merci à toi pour toute ton aide et ta générosité ! Je ne me lasserai jamais de tomber sur des gens comme toi sur internet !! C'est juste incroyable

[io]

Rappel de l'état du PCB et de la puce.


Tout d'abord, après un nettoyage à l'alcool à 99,9% je ressoude le groupe de trois pattes isolées sur la droite de la photo et la première à gauche de ce groupe.


Ensuite, je gratte les pistes sur lesquelles j'irai souder.


Ensuite je mets du flux sur les pistes révélées par l'usinage de Killian et je chauffe avec mon fer pour décaper un peu tout ça et je nettoie comme je peux les restes de flux (oui, j'en ai mis un peu trop ;)) avec de l'alcool.


Punaise, il va falloir souder là-dessus °_°


Je relie une première patte au PCB. Oui, la soudure paraît moche, elle l'est sans doute, mais je ne peux pas faire la fine bouche... j'en chie un peu et ça tient bien donc ça restera comme ça. J'ai tordu trois des quatre les pattes vers le haut pour me faciliter la tâche.

Et en testant mes soudures, je me rends compte que la patte de droite du groupe de trois a sa piste décollée du PCB mais aussi cassée, je fais donc un petit patch. La piste de gauche, toujours de ce groupe de trois, a aussi sa piste décollée du PCB.


Voilà, avec le matos que j'ai, mon expérience et mon grand âge (je vois mal et je tremble), je ne peux pas faire mieux. Si cela fonctionne, j'écraserai un peu les boucles et je mettrai du vernis pour sécuriser les pistes décollées et protéger un peu les fils s'ils sont manipulés sans faire exprès.


Ouuuuuh yeah !!! C'est le plus important, non ?


Ah et puis j'ai rajouté la LED qui manquait ;)
Tout ça m'a pris quelques heures réparties dans la journée... je dirais bien quatre heures car je m'y suis repris de nombreuses fois pour réussir à souder correctement sur ces petites pattes et pistes en plus de tout nettoyer et préparer.

[Killian]

C'est impeccable !!!

Je n'ai pas les mots pour te remercier suffisamment... Il faudrait que je te fasse une genuflexion... Mais t'es trop loin de moi !!!

Ton travail est juste magnifique et magique !! A croire que t'as sorti la banquette de Dumbledore... A moins que se soit toi en faite professeur Dumbledore????

Plus sérieusement c'est incroyable, d'ailleurs je n'y croyais plus... Et je te remercie du fond du cœur !! Vraiment et sincèrement t'es un mec en or... Ça se sent quand on parle avec toi !! Un grand homme !! Et ça se fait rare de nos jours... Alors ça a le mérite de le souligner !!

Que dire de plus... A part... Je t'aime ??!! Hahahaha

[io]

Tant d'éloges merci c'est gentil

[nonodavdav]

Impressionnant ce sauvetage.

[io]

Merci.
Les fils aurait pu être plus courts mais je ne voyais pas à la perfection sur quoi je soudais, j'y suis donc allé au tactile aussi et la longueur des boucles me permettait de bouger plus aisément afin de m'orienter plus librement par rapport à chaque patte visée. Avec un vrai microscope pour cette tâche, ça aurait été plus simple.

[Flo4428]

Aha jolie io c'était loin d'etre gagné !
