Re: Réparer et changer le backlight d'une gg.

ven. janv. 25, 2013 16:26

Bon EvilMajor est sur le coup : il a récupéré du plastique de Mehari, ça va pulser !
Thread a l'art de mélanger les topics :lol:
Te moques pas d'la GG, elle en a encore sous la robe... :mrgreen:
Mr.X_ "Would you consider becoming my right hand man?"
►YES
NO

Avatar de l’utilisateur
sylesis
Petit autiss
Sujet Auteur
Messages : 42
Inscription : lun. sept. 24, 2012 19:55

Re: Réparer et changer le backlight d'une gg.

mar. mars 12, 2013 10:06

Et ta Master, elle refonctionne?
C'est quoi le problème, vous voulez mettre un cristaux liquides dans une Gear? :mrgreen:
J'avais oublié d'en parler ici : oui, elle refonctionne !
Au bilan j'ai changé le quartz, les condos et refait absolument la moindre soudure. Pour finalement retrouver le bios avec Snail Maze que j'ai connu à l'époque :oops: ( c'est addictive, ce jeu ).

Avatar de l’utilisateur
Guppy
Autiss à interner
Messages : 2458
Inscription : ven. mai 13, 2011 20:41

Re: Réparer et changer le backlight d'une gg.

mar. avr. 02, 2013 12:22

Bon, sang, j'aurais mis du temps à le trouver celui là!
Il résume à peu prêt toutes les solutions envisageables, en partant de l'adaptateur rgb simple à base de plusieurs composants logique, en passant par un unique composant programmable et pour finir avec la puce de conversion Composite/Svideo (comme dans l'adaptateur européen MS/MD1).
A partir de là c'est plus simple d'utiliser un nouveau lcd à entrée composite que d'en trouver un qui prenne du rgb.

Et hop, on se la fait iphone en changeant la jack audio classique par une à 4 contacts pour sortir la vidéo par la même prise sans faire de trous dans la coque pour un nouveau connecteur et jouer sur sa tv.
"Le jeu vidéo n'est plus un loisir populaire, c'est une activité de luxe que tout le monde se doit de consommer et collectionner."

Avatar de l’utilisateur
Badinette
Autiss à interner
Messages : 2542
Inscription : mer. sept. 07, 2011 14:21

Re: Réparer et changer le backlight d'une gg.

mar. avr. 02, 2013 18:53

Tu nous fais ça quand :D ?

Avatar de l’utilisateur
EvilMajor
Autiss à interner
Messages : 1021
Inscription : mar. déc. 11, 2012 14:45

Re: Réparer et changer le backlight d'une gg.

mar. avr. 02, 2013 23:13

Allez Gup' t'es cuit maintenant :mrgreen:
Mr.X_ "Would you consider becoming my right hand man?"
►YES
NO

Avatar de l’utilisateur
Guppy
Autiss à interner
Messages : 2458
Inscription : ven. mai 13, 2011 20:41

Re: Réparer et changer le backlight d'une gg.

mer. avr. 03, 2013 12:16

Le plus dur va être de trouver les fournisseurs pour les composants ou équivalent. Si vous avez des pistes aux prix raisonnables, je prends.
Faut bien vous faire contribuer aussi,
après on commercialisera notre propre Kit Refresh Gamegear Obsolete-Tears >wario
Dernière édition par Guppy le dim. juil. 21, 2013 18:35, édité 1 fois.
"Le jeu vidéo n'est plus un loisir populaire, c'est une activité de luxe que tout le monde se doit de consommer et collectionner."

Avatar de l’utilisateur
EvilMajor
Autiss à interner
Messages : 1021
Inscription : mar. déc. 11, 2012 14:45

Re: Réparer et changer le backlight d'une gg.

jeu. avr. 04, 2013 16:49

Ok mais fais nous une liste.
Mr.X_ "Would you consider becoming my right hand man?"
►YES
NO

Lesarthois
Autiss qui bave
Messages : 604
Inscription : dim. oct. 09, 2011 0:08

Re: Réparer et changer le backlight d'une gg.

mar. avr. 09, 2013 14:44

Et ensuite, on fait la même chose pour la Lynx. :)
1292 Advanced Programmable Video System FTW!

Recherche cartouches MPT-05, Radofin, Interton et compatibles Interton/1292.
Recherche console MPT03 et cartouches, Advision Home Arcade et cartouches.

Avatar de l’utilisateur
Badinette
Autiss à interner
Messages : 2542
Inscription : mer. sept. 07, 2011 14:21

Re: Réparer et changer le backlight d'une gg.

mar. avr. 09, 2013 14:55

Ah ça serait pas mal oui :D
Surtout que la mienne en a grand besoin.

Avatar de l’utilisateur
Xango
Autiss à interner
Messages : 2378
Inscription : ven. avr. 10, 2009 19:42

Re: Réparer et changer le backlight d'une gg.

mar. avr. 09, 2013 16:08

J'avais aussi le projet de remettre à neuf mes GG, on en avait pas mal discuté avec io et j'avais quelques liens intéressants... je vais essayer de retrouver ça.

Je suis pas fan de la GG, mais il y a quelques jeux qui me tentent alors je vais suivre de près ce topic :)

Avatar de l’utilisateur
rax
Petit autiss
Messages : 33
Inscription : ven. mai 03, 2013 0:07

Re: Réparer et changer le backlight d'une gg.

ven. mai 03, 2013 11:05

J'ai fait tourner la mienne pendant 20 h sans jouer avec des piles bas de gamme. >sonic

Avatar de l’utilisateur
Guppy
Autiss à interner
Messages : 2458
Inscription : ven. mai 13, 2011 20:41

Re: Réparer et changer le backlight d'une gg.

dim. juin 23, 2013 13:07

Message du 02/06/13
En attendant les composants et le mod tv+changement d'écran,
j'ai testé pour vous le remplacement du tube néon par des leds.
He bien franchement, je ne suis pas satisfait.
A part peut être une autonomie accrue (et encore, plus on rajoute de led, plus l'autonomie se réduit à nouveau), on a toujours une image plus sombre, des halos ou une barre d'ombre.
j'ai essayé dans les coins, en tube, en panneau, avec des cms ... je n'ai pas trouvé de diffuseur uniforme correct.

Prochaine étape, utiliser des backlight originaux. Si vous avez des écrans de nintendo DS, DSi ou Advance SD HS à jeter, je suis preneur.
édition du 22/06/13
j'ai commencé à recevoir du matos, me manque des résistances et du temps (je m'y pencherai pas non plus ce we :( ).
J’espère que j'aurais quelque chose pour les infos.
Dans les cartons :
- mod backlight GBA SP (faute d'écran DSi - appel aux dons faussement caché)
- mod tv rgb+composite sur base de µp au lieu de ci
- mod remplacement d'écran (peut etre un juste provisoire pour test suivant réception)
- HS - mod sorties composite et s-vidéo pour MasterSystem II (même composant que pour le mod composite de la GG)
"Le jeu vidéo n'est plus un loisir populaire, c'est une activité de luxe que tout le monde se doit de consommer et collectionner."

Avatar de l’utilisateur
Guppy
Autiss à interner
Messages : 2458
Inscription : ven. mai 13, 2011 20:41

Re: Réparer et changer le backlight d'une gg.

jeu. juil. 04, 2013 19:31

J'ai les LCD, les composants électroniques principaux ... me manque des résistances à commander et du temps.
Sauf que je vais être absent 2, voir 3 semaines sans rentrer chez moi, donc réception impossible. Et je me vois mal amener mon "atelier" à l’hôtel :s

Comme je n'ai pas de tête, et que c'est quand même le sujet à l'origine de ma recherche, une petite liste des circuits de sortie video de console chez Sega.
Sony CX1145, V7040 ou MB3514 (ce circuit est absent des MS fr, donc pas de Mod s-video/composite sans)
Des équivalences (attention aux correspondances de broches) : CXA1645, BH7236AF, AD724/725 (sans RVB), MC1377P, MC13077P, utilisé entre autre sur le module de remplacement d'ecran de la GG
En addition un nettoyeur de signal composite : LM1881
Dernière édition par Guppy le sam. juil. 06, 2013 17:39, édité 1 fois.
"Le jeu vidéo n'est plus un loisir populaire, c'est une activité de luxe que tout le monde se doit de consommer et collectionner."

Avatar de l’utilisateur
Badinette
Autiss à interner
Messages : 2542
Inscription : mer. sept. 07, 2011 14:21

Re: Réparer et changer le backlight d'une gg.

ven. juil. 05, 2013 10:34

Tu peux les faire arriver chez moi sinon ^^ Ma boîte aux lettres est sure !
Je t'ai mis de côté mon écran de DSL.

Avatar de l’utilisateur
Guppy
Autiss à interner
Messages : 2458
Inscription : ven. mai 13, 2011 20:41

Re: Réparer et changer le backlight d'une gg.

dim. juil. 21, 2013 16:50

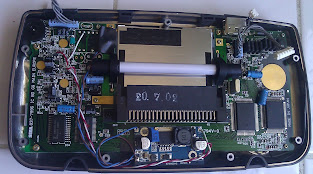

Bon, au moins une chose de faite : j'ai reçu mes derniers composants, donc en entamant le mod du changement d'écran, j'ai déjà commencé par celui du backlight, seconde version.
Donc qu'est ce qu'il vous faut !? déjà, votre GG, votre fer à souder, du fil ...

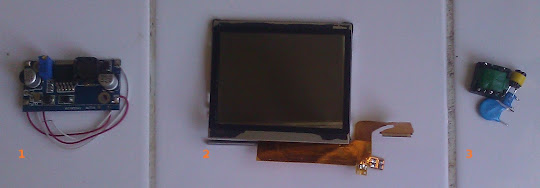

Un convertisseur/rehausseur de tension(typiquement à base de LM2577), un écran de DS(lite ici, merci Badinette), et dégager les composants habituels pour le mod retro-éclairage à del (backlight et led pour les anglophones, je ne reviendrai pas sur cette manip, elle est largement évoquée sur le net).
Budget max 20€.


Le plus délicat est surement le démontage du backlight de l'écran de DS.Dessouder la nappe du backlight (la plus petite et courte), de la nappe générale. Ensuite il y a une première coque rigide arrière à décoller (attention, l’écran est plus souple et peut se casser), puis un petit cadre à l'avant, et enfin la dalle lcd, avec sa nappe à décoller de l'arrière. On garde le cadre blanc, les différents feuillards (réfléchissants, dispersants...) et la dernière coque souple arrière.


On soude l'entrée du rehausseur de tension sur l'alimentation de la carte mère, au 9v plutôt qu'au 5v dans le cas de simples led. Avant de souder le backlight, on met sous tension pour régler la tension de sortie du rehausseur autour de 12v à à l'aide du potentiomètre placé sur la platine.

Couper le jus, souder le backlight (y il a une polarité: A pour anode c'est le +12v). Mettre au propre. Pour ma part, le cadre du backlight s'insère parfaitement derrière la dalle de la Gamegear, sans avoir a la désolidariser de la carte, j'ai conservé le tube dont les caoutchoucs maintiennent comme il faut le cadre du backlight (dévisser, les 4 vis de l'ancien réflecteur, sortir le réflecteur et revisser aussitôt, puis bricolages/soudures après).

Refermer, Jouer.
Je pense que la luminosité, du même niveau qu'avec le mode led simple, est inférieure à celle d'origine.Mais avec l'avantage ici d'être uniforme, et de rester lisible de jour. Pas de comparaison dans l’immédiat faute de piles et d'appareil photo potable.
"Le jeu vidéo n'est plus un loisir populaire, c'est une activité de luxe que tout le monde se doit de consommer et collectionner."
