Switcher sa Megadrive est assez simple. Ici, vous pourrez faire encore plus simple, avec non plus deux, mais un seul switch ! Laissez-vous donc conseiller par Kotomi...La megadrive première génération est vraiment, pour une grande partie des joueurs français, une machine de référence du jeu vidéo retro.
Une machine extrêmement bien vendue à l’époque et que l’on peu retrouver de nos jours pour une poigné de cerise.
Pour preuve, j’ai vu à plusieurs reprise dans des vides greniers, des vendeurs qui vous donne la console si vous leurs achetez 2 ou 3 jeux à 2 euro…
Une véritable bénédiction pour les joueurs oldies.
Mais ce tuto n’est pas là pour vous parler de son histoire et encore moins pour raconter des anecdotes a son sujet…
La megadrive 1, et la megadrive dans son ensemble, est une console qui se modifie assez facilement comparé à sa concurrente directe la Super Nintendo, qui demande pour sa modification un peu plus de technique et de savoir-faire…
Je pense que c’est une très bonne machine pour une première modification.
Des dossiers sur le switch de la megadrive, ce n’est pas nouveau, je vous l’accorde.
Mais celui-ci est sûrement (pour le moment) le seul et l’unique de par sa technique…
En effet, je vous propose aujourd’hui une toute nouvelle façon de switcher votre console.
Exit les doubles switch bien ennuyeux et place au switch unique et ultime à 3 positions qui commande la totalité des jeux.
Liste du matériel :
- 1 megadrive première génération
- 1 switch 3 positions (on/off/on)
- 1 fer à souder (25W)
- 1 cutter
- 1 tournevis cruciforme
- 1 perceuse ou dremel
- de l’étain
- du câble fin
Vous avez tout ?
Nous pouvons donc commencer…
Voici une megadrive 1 standard.
Le design de cette console peut de nos jours faire sourire, mais a l’époque c’était vraiment une console de luxe…
Comme toujours, on retourne la bête et on retire les 6 vis qui retienne la coque supérieure…
Une fois les vis retirées attention…
Ouvrez la délicatement et retirez le connecteur de la DEL power.
Il doit venir sans forcer…
Vous pouvez mettre la coque supérieure de coté. Elle ne nous intéresse plus pour le moment…

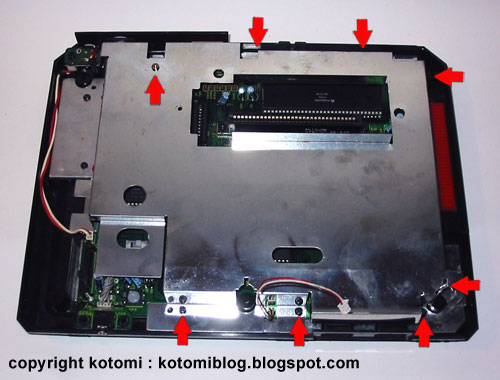

Placez votre demie megadrive devant vous et retirez les 8 vis du blindage…
Vous accédez à la PCB (la carte mère) générale de la console…
Pas la peine d’aller plus loin dans le démontage, nous avons ce qu’il nous faut à portée de la main…
Comme toujours chez Sega, et surtout sur les séries megadrive, les zones se font au niveau des jumpers JP.
Sur la megadrive 1, deux grandes séries existent…
Les 1600 et les 1601.
Sur chaque série les jumpers sont disposés à 2 endroits différents mais la modification reste la même…
Ici il s’agit de la première version, la 1600.
Il va falloir couper les ponts entre les différents jumpers.
Sur les versions euro ils se trouvent sur JP2 et JP3.
Une fois coupées, votre console est entièrement dézonée. Mais ce n’est pas ce que nous voulons ici.
Ici nous voulons pouvoir choisir le type de pays.
Euro 50 Hz, us 60 Hz et jap 60 Hz.
Il va donc falloir repérer 3 points qu’on appellera A B C (les grands classiques).
Soudez un câble sur chacun de ces points…
On va laisser le câblage pour le moment et passer à un peu de travail plastique…
Il va falloir choisir où fixer votre switch…
Personnellement je l’ai placé sur la coque supérieure bien en évidence.
J’ai trouvé l’emplacement sympa…
Une fois l’endroit de vos rêves trouvé, percez-y un trou.
Fixez-y votre switch et reprenez votre fer à souder pour finir le câblage.
Il ne vous reste plus qu’à relier les points entre eux…
Puis à remonter votre blindage.
N’oubliez pas avant de la refermer de refixer le connecteur de la DEL power…
Voilà, votre console est switchée.
3 positions s’offrent à vous :
D ’un coté du 50 Hz pour les jeux euro, au milieu du 60 Hz pour les jeux us et de l’autre coté jap avec son 60 Hz…
Pour passer les jeux euro en 60 Hz s’ils ne sont pas zonés, allumez votre console en US et s’ils sont zonés passez votre console à chaud sur US…
Facile non ?
Il ne me reste plus qu’à vous souhaiter bon jeu et a bientôt pour le tuto adapté à la Megadrive 2.
